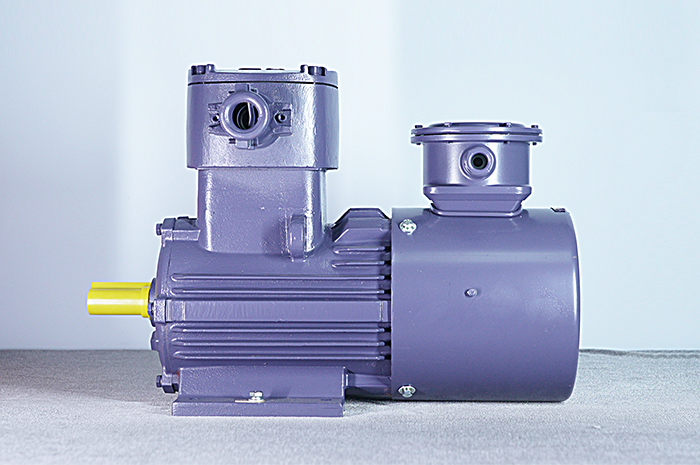

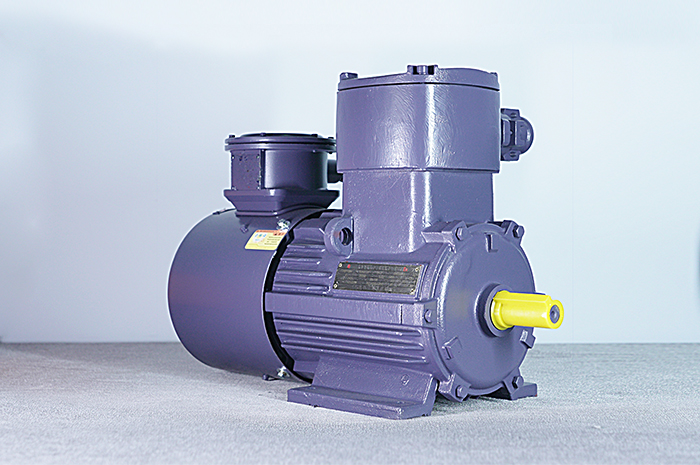

YBBP系列隔爆型變頻調速三相異步電動機

詳細信息

YBBP SERIES THREE PHASE FLAMEPROOF ASYNCHRONOUS VARIABLE FREQUENCY ADJUSTABLE-SPEED MOTORS YBBP系列隔爆型變頻調速三相異步電動機符合國家標準GB3836.1《爆炸性環境第1部分：設備通用要求》和GB38362《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。電氣性能符合JB/T11201.1-2011《隔爆型變頻調速三相異步電動機技術條件第1部分：YBBP系列隔爆型變頻調速三相異步電動機（機座號80-355)》。電動機后部增加獨立冷卻風機，安裝尺寸與YB2、YB3、YBX3等系列電動機相同。電動機一般為380V、50Hz。

YBBP系列隔爆型變頻調速三相異步電動機與變頻裝置相配套，具有調速性能好、節能、溫升裕度大、壽命長、性能好、噪音低、隔煙結構先進、可靠性高、使用維護方便等優點，通過改變頻率而調速，調速范圍廣，過載能力強，適用于煤礦井下（非采掘工作面）及工廠含有的符合上述標準中規定的爆炸性氣體混合物的作業場所作電力拖動。電動機廣泛應用于輕工、紡織、化工、石油、冶金、機床、水泵等行業。

YBBP系列隔爆型變頻調速三相異步電動機安裝及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YBBP SERIES FLAMEPROOF VARIABLE-FREQUENCY ADJUSTABLE-SPEED MOTORS

機座號 Frame size	極數 Poles	安裝尺寸(毫米)Mounting dimension(mm)									外形尺寸(毫米)Contour dimension(mm)
機座號 Frame size	極數 Poles	H	A	B	C	D	E	F	G	K	AB	AC	AD	HD	L
80M	2、4、6、8	80	125	100	50	19	40	6	15.5	10	165	165	180	320	440
90S		90	140	100	56	24	50	8	20	10	180	180	180	350	490
90L		90	140	125	56	24	50	8	20	10	180	180	180	350	515
100L		100	160	140	63	28	60	8	24	12	205	205	180	400	560
112M		112	190	140	70	28	60	8	24	12	250	230	200	420	560
132S		132	216	140	89	38	80	10	33	12	280	270	200	450	600
132M		132	216	178	89	38	80	10	33	12	280	270	200	450	630
160M		160	254	210	108	42	110	12	37	14.5	330	325	220	520	780
160L		160	254	254	108	42	110	12	37	14.5	330	325	220	520	820
180M		180	279	241	121	48	110	14	42.5	14.5	355	360	220	550	895
180L		180	279	279	121	48	110	14	42.5	14.5	355	360	220	550	915
200L		200	318	305	133	55	110	16	49	18.5	390	400	250	645	970
225S	4、8	225	356	286	149	60	140	18	53	18.5	440	450	250	710	1025
225M	2	225	356	311	149	55	110	16	49	18.5	440	450	250	710	1035
225M	4、6、8	225	356	311	149	60	140	18	53	18.5	440	450	250	710	1055
250M	2	250	406	349	168	60	140	18	53	24	495	500	300	730	1085
250M	4、6、8	250	406	349	168	65	140	18	58	24	495	500	300	730	1085
280S	2	280	457	368	190	65	140	18	58	24	545	560	300	810	1210
280S	4、6、8	280	457	368	190	75	140	20	67.5	24	545	560	300	810	1210
280M	2	280	457	419	190	65	140	18	58	24	545	560	300	810	1275
280M	4、6、8	280	457	419	190	75	140	20	67.5	24	545	560	300	810	1275
315S	2	315	508	406	216	65	140	18	58	28	640	630	400	1020	1270
315S	4、6、8、10	315	508	406	216	80	170	22	71	28	640	630	400	1020	1350
315M	2	315	508	457	216	65	140	18	58	28	640	630	400	1020	1390
315M	4、6、8、10	315	508	457	216	80	170	22	71	28	640	630	400	1020	1470
315L	2	315	508	508	216	65	140	18	58	28	640	630	400	1020	1390
315L	4、6、8、10	315	508	508	216	80	170	22	71	28	640	630	400	1020	1470
355S	2		610	500	254	75	140	20	67.5	28	745	750	500	1100	1570
355S	4、6、8、10		610	500	254	95	170	25	86	28	745	750	500	1100	1630
355M	2		610	560	254	75	140	20	67.5	28	745	750	500	1100	1650
355M	4、6、8、10		610	560	254	95	170	25	86	28	745	750	500	1100	1710
355L	2		610	630	254	75	140	20	67.5	28	745	750	500	1100	1800
355L	4、6、8、10		610	630	254	95	170	25	86	28	745	750	500	1100	1820

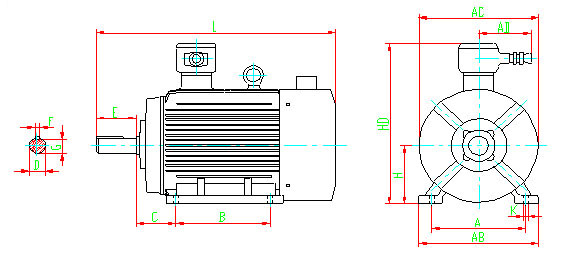

注：1.圖為B3型圖樣，機座帶底腳，端蓋上無凸緣。
2.H80-90無吊環。
Note：1.The drawing is B3 type with frame but no flange.
2.H80-90 have no lifting bolts.

YBBP系列隔爆型變頻調速三相異步電動機技術數據
THE TECHNICAL SPECIFICATIONS OF YBBP SERIES FLAMEPROOF VARIABLE-FREQUENCY ADJUSTABLE-SPEED MOTORS
型號	額定功率（KW）	額定電流（A）	額定輸出轉矩（N·m）	轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（kg·㎡）	重量（Kg）
型號	額定功率（KW）	額定電流（A）	額定輸出轉矩（N·m）	轉速（r/min）	額定轉矩	額定轉矩	轉動慣量（kg·㎡）	重量（Kg）
YBBP80M1-2	0.75	1.83	2.3	2850	2.2	2.3	0.0007	28
YBBP80M2-2	1.1	2.55	3.5	2840	2.2	2.3	0.0009	29
YBBP90S-2	1.5	3.43	4.7	2850	2.2	2.3	0.0013	34
YBBP90L-2	2.2	4.85	7.0	2850	2.2	2.3	0.0016	37
YBBP100L-2	3	6.24	9.5	2870	2.2	2.3	0.0029	45
YBBP112M-2	4	8.13	12.7	2890	2.2	2.3	0.0058	57
YBBP132S1-2	5.5	11.0	17.5	2900	2.2	2.3	0.0109	90
YBBP132S2-2	7.5	14.9	23.8	2900	2.2	2.3	0.0131	95
YBBP160M1-2	11	21.5	35.0	2940	2.2	2.4	0.0392	142
YBBP160M2-2	15	28.6	47.7	2940	2.2	2.4	0.0461	150
YBBP160L-2	18.5	35.1	58.8	2940	2.2	2.4	0.0603	172
YBBP180M-2	22	41.0	70.0	2950	2.0	2.3	0.0719	202
YBBP200L1-2	30	55.4	95.4	2950	2.0	2.3	0.1254	270
YBBP200L2-2	37	67.9	117.7	2950	2.0	2.3	0.1429	285
YBBP225M-2	45	82.1	143.2	2960	2.0	2.3	0.2339	349
YBBP250M-2	55	99.8	175.0	2970	2.0	2.3	0.3608	463
YBBP280S-2	75	134	238.7	2970	2.0	2.3	0.5837	614
YBBP280M-2	90	160	286.4	2970	2.0	2.3	0.7176	690
YBBP315S-2	110	195	350.1	2984	1.8	2.2	1.3254	975
YBBP315M-2	132	233	420.1	2984	1.8	2.2	1.5185	1090
YBBP315L1-2	160	282	509.2	2984	1.8	2.2	1.7977	1180
YBBP315L2-2	200	352	636.6	2984	1.8	2.2	2.1701	1265
YBBP355S1-2	185	327	588.9	2980	1.8	2.2	2.4346	1630
YBBP355S2-2	200	352	636.6	2980	1.8	2.2	2.6991	1700
YBBP355M1-2	220	387	700.3	2980	1.6	2.2	2.9636	1900
YBBP355M2-2	250	438	795.7	2980	1.6	2.2	3.2282	2060
YBBP355L1-2	280	491	891.2	2980	1.6	2.2	3.4747	2500
YBBP355L2-2	315	551	1002.6	2980	1.6	2.2	3.7211	2650
YBBP80M1-4	0.55	1.57	3.5	1390	2.4	2.3	0.0018	29
YBBP80M2-4	0.75	2.03	4.7	1390	2.4	2.3	0.0021	30
YBBP90S-4	1.1	2.85	7.0	1390	2.3	2.3	0.0021	34
YBBP90L-4	1.5	3.68	9.5	1390	2.3	2.3	0.0027	39
YBBP100L1-4	2.2	5.09	14.0	1420	2.3	2.4	0.0054	46
YBBP100L2-4	3	6.73	19.0	1420	2.3	2.4	0.0067	50
YBBP112M-4	4	8.80	25.4	1430	2.3	2.4	0.0095	55
YBBP132S-4	5.5	11.6	35.0	1450	2.3	2.4	0.0214	93
YBBP132M-4	7.5	15.4	47.7	1450	2.3	2.4	0.0296	106
YBBP160M-4	11	22.2	70.0	1460	2.2	2.4	0.0747	148
YBBP160L-4	15	30.0	95.4	1460	2.2	2.4	0.0918	169
YBBP180M-4	18.5	36.5	117.7	1470	2.2	2.3	0.139	204
YBBP180L-4	22	43.1	140.0	1470	2.2	2.3	0.158	225
YBBP200L-4	30	57.6	190.9	1470	2.2	2.4	0.263	300
YBBP225S-4	37	69.9	235.5	1480	2.2	2.4	0.406	324
YBBP225M-4	45	84.7	286.4	1480	2.2	2.4	0.469	360
YBBP250M-4	55	103	350.1	1480	2.2	2.4	0.66	487
YBBP280S-4	75	140	477.7	1480	2.2	2.4	1.12	632
YBBP280M-4	90	167	572.9	1480	2.2	2.4	1.46	737
YBBP315S-4	110	201	700.2	1484	2.1	2.2	3.11	985
YBBP315M-4	132	240	840.3	1484	2.1	2.2	3.62	1160
YBBP315L1-4	160	288	1018.5	1484	2.1	2.2	4.13	1225
YBBP315L2-4	200	360	1273.2	1484	2.1	2.2	4.94	1320
YBBP355S1-4	185	333	1177.7	1488	2.1	2.2	5.61	1700
YBBP355S2-4	200	360	1273.2	1488	2.1	2.2	6.28	1800
YBBP355M1-4	220	396	1400.5	1488	2.1	2.2	6.95	2015
YBBP355M2-4	250	443	1591.5	1488	2.1	2.2	7.62	2045
YBBP355L1-4	280	497	1782.5	1488	2.1	2.2	7.66	2590
YBBP355L2-4	315	559	2005.2	1488	2.1	2.2	7.71	2770
YBBP80M1-6	0.37	1.27	3.5	890	2.1	2.1	0.0023	23
YBBP80M2-6	0.55	1.76	5.2	890	2.1	2.1	0.0026	24
YBBP90S-6	0.75	2.29	7.1	910	2.1	2.1	0.0029	35
YBBP90L-6	1.1	3.14	10.5	910	2.1	2.1	0.0035	37
YBBP100L-6	1.5	3.95	14.3	930	2.1	2.1	0.0069	45
YBBP112M-6	2.2	5.57	21.0	940	2.1	2.1	0.0138	57
YBBP132S-6	3	7.31	28.6	970	2.1	2.4	0.0286	88
YBBP132M1-6	4	9.39	38.1	970	2.1	2.4	0.0357	98
YBBP132M2-6	5.5	12.6	52.5	970	2.1	2.4	0.0449	109
YBBP160M-6	7.5	16.8	71.6	970	2.1	2.4	0.0881	144
YBBP160L-6	11	24.2	105.0	970	2.1	2.4	0.116	172
YBBP180L-6	15	31.6	143.2	980	2.1	2.1	0.207	214
YBBP200L1-6	18.5	37.6	176.6	980	2.1	2.4	0.315	250
YBBP200L2-6	22	44.7	210.0	980	2.1	2.4	0.360	280
YBBP225M-6	30	57.6	286.4	980	2.1	2.4	0.547	332
YBBP250M-6	37	71.1	353.3	980	2.1	2.4	0.834	468
YBBP280S-6	45	85.9	429.7	990	2.1	2.4	1.39	606
YBBP280M-6	55	105	525.1	990	2.1	2.2	1.65	665
YBBP315S-6	75	142	716.1	987	2.0	2.0	4.11	930
YBBP315M-6	90	170	859.4	987	2.0	2.0	4.78	1040
YBBP315L1-6	110	207	1050.3	987	2.0	2.0	5.45	1130
YBBP315L2-6	132	245	1260.4	987	2.0	2.0	6.12	1230
YBBP355S-6	160	293	1527.8	985	1.9	2.0	7.83	1820
YBBP355M1-6	185	339	1766.6	985	1.9	2.0	7.86	1950
YBBP355M2-6	200	365	1909.8	985	1.9	2.0	7.9	1990
YBBP355L1-6	220	402	2100.8	985	1.9	2.0	8.1	2880
YBBP355L2-6	250	457	2387.2	985	1.9	2.0	8.2	2910
YBBP80M1-8	0.18	0.86	2.2	650	1.8	2.0	0.0032	21
YBBP80M2-8	0.25	1.13	3.1	650	1.8	2.0	0.0035	22
YBBP90S-8	0.37	1.44	4.7	670	1.8	2.0	0.0037	35
YBBP90L-8	0.55	2.07	7.0	670	1.8	2.0	0.0043	37
YBBP100L1-8	0.75	2.36	9.5	690	1.8	2.0	0.0077	41
YBBP100L2-8	1.1	3.32	14.0	690	1.8	2.0	0.0081	43
YBBP112M-8	1.5	4.40	19.1	690	1.8	2.0	0.0166	52
YBBP132S-8	2.2	5.80	28.0	710	1.8	2.2	0.0314	88
YBBP132M-8	3	7.71	38.2	710	1.8	2.2	0.0395	104
YBBP160M1-8	4	10.3	50.1	720	1.9	2.2	0.0753	143
YBBP160M2-8	5.5	13.4	70.0	720	1.9	2.2	0.0931	144
YBBP160L-8	7.5	17.6	95.5	720	1.9	2.2	0.126	172
YBBP180L-8	11	25.3	140.1	720	1.9	2.2	0.203	214
YBBP200L-8	15	33.7	191.0	730	1.9	2.2	0.339	280
YBBP225S-8	18.5	40.0	235.5	740	1.9	2.2	0.491	306
YBBP225M-8	22	47.4	280.1	740	1.9	2.2	0.547	330
YBBP250M-8	30	63.4	382.0	740	1.9	2.0	0.834	465
YBBP280S-8	37	77.8	471.1	740	1.8	2.0	1.39	590
YBBP280M-8	45	94.1	573.0	740	1.8	2.0	1.65	662
YBBP315S-8	55	111	700.3	740	1.8	2.0	4.79	900
YBBP315M-8	75	150	955.0	740	1.8	2.0	5.58	1085
YBBP315L1-8	90	180	1145.9	740	1.8	2.0	6.37	1150
YBBP315L2-8	110	217	1400.5	740	1.8	2.0	7.23	1280
YBBP355S-8	132	260	1680.6	740	1.8	2.0	8.4	1820
YBBP355M-8	160	315	2037.1	740	1.8	2.0	8.6	2065
YBBP355L1-8	185	364	2355.4	740	1.8	2.0	8.7	2490
YBBP355L2-8	200	392	2546.4	740	1.2	2.0	8.8	2620
YBBP315S-10	45	99.6	716.2	592	1.2	2.0	5.47	940
YBBP315M-10	55	121	875.3	592	1.2	2.0	6.26	1085
YBBP315L1-10	75	162	1193.6	592	1.2	2.0	7.05	1200
YBBP315L2-10	90	191	1432.4	592	1.2	2.0	7.91	1250
YBBP355S-10	90	191	1432.4	585	1.2	2.0	9.08	2170
YBBP355M1-10	110	230	1750.6	585	1.2	2.0	9.28	2340
YBBP355M2-10	132	275	2100.8	585	1.2	2.0	9.48	2410
YBBP355L1-10	160	333	2546.4	585	1.2	2.0	9.70	2680
YBBP355L2-10	185	381	2944.3	585	1.2	2.0	9.95	2780
注：重量為吊裝時的參考重量，以實物為準。
